Bài viết này chủ yếu nói về ba khía cạnh của “kiểm soát chuẩn bị xây dựng, kiểm soát quá trình lắp đặt, vận hành, thử nghiệm và nghiệm thu”, đồng thời giới thiệu chi tiết toàn bộ quy trình lắp đặt của ống gió vải sợi, để nâng cao hiểu biết của chúng tôi về sự tiện lợi của việc lắp đặt ống dẫn khí bằng vải.

Ống gió vải sợi hay còn gọi là ống gió túi, ống phân phối khí, được làm bằng vải được dệt từ chất liệu sợi công nghiệp đặc biệt. Các ống dẫn khí bằng vải Đúng như tên gọi, là ống gió dạng vải, mềm dẻo, trọng lượng nhẹ nên lắp đặt đơn giản, tiện lợi như treo rèm. Do đó, chu kỳ lắp đặt kỹ thuật ngắn, ít hơn gần 90% so với chu kỳ lắp đặt ống gió truyền thống, điều này phản ánh rõ ràng lợi thế của nó trong lắp đặt.

Một dự án ống gió bằng vải sợi hoàn chỉnh có thể được chia thành ba phần: đo đạc và thiết kế bản vẽ sơ bộ tại hiện trường, xử lý nhà máy giữa kỳ và lắp đặt tại hiện trường sau này. Đối với việc lắp đặt sau này, chủ yếu bắt đầu từ ba khía cạnh: chuẩn bị và kiểm soát trước khi xây dựng, kiểm soát quá trình lắp đặt và vận hành, thử nghiệm và nghiệm thu.

1. Chuẩn bị và kiểm soát hệ thống ống gió vải trước khi thi công

Quá trình lắp đặt hệ thống ống gió vải sợi nên được thực hiện sau khi công trình dân dụng và lắp đặt xong tất cả các thiết bị, mặt bằng sạch sẽ, đặc biệt là đã dọn sạch cát, sơn, vết chạm và các mảnh vụn kỹ thuật. Chủ yếu tập trung vào các khía cạnh sau:

(1) Lựa chọn phương pháp cài đặt

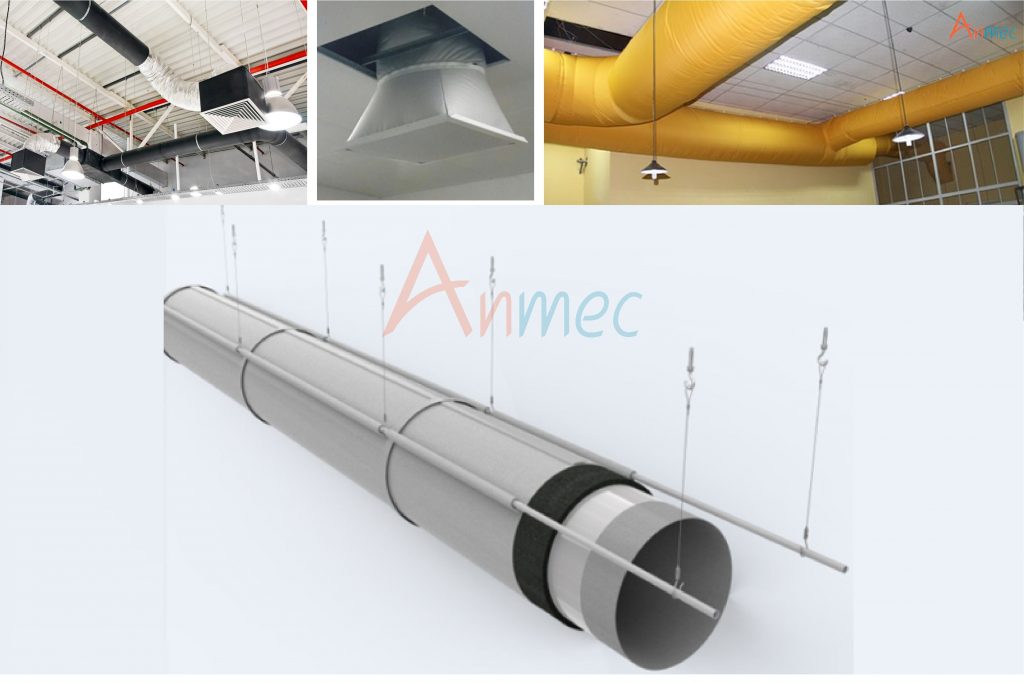

Các dạng sơ đồ của ống dẫn khí chủ yếu bao gồm hệ thống treo bằng dây thừng, hệ thống treo ray trượt hình chữ H, hệ thống treo ray trượt hình chữ T, hệ thống treo thanh trượt lắp đặt nhanh QuicRod và hệ thống treo dây thép lắp đặt nhanh QuicWire, và các hình thức lắp đặt và treo hợp lý các điểm có thể được lựa chọn theo các chiều cao trần và kiểu trần khác nhau.

(2) Chuẩn bị vật liệu lắp đặt

• Trước khi ống dẫn khí đến, vui lòng liên hệ trước với xe nâng để xác định chiều dài và trọng tải của tấm;
• Khi các ống được xếp chồng lên nhau, nhãn trên thùng hàng phải càng đầy ra ngoài càng tốt hoặc có thể nhìn thấy rõ số thùng hàng;
• Khi dỡ hàng lên xe nâng, đặc biệt chú ý để tấm chèn không được chạm vào hàng hóa để tránh trầy xước;
• Phụ kiện nên được phân loại và xếp chồng lên nhau tùy theo loại phụ kiện, và logo thùng hàng nên được đặt hướng ra ngoài. Nếu mặt đất trở lại ẩm ướt, nên thêm một lớp đệm;
• Nơi bảo quản cần được bảo vệ chống bụi, ẩm và nước.

(3) Đảm bảo vệ sinh sạch sẽ của công trường trước khi lắp đặt

• Sau khi dọn phòng hợp lý mới thực hiện công việc lắp đặt; trong quá trình lắp đặt phải đảm bảo sạch sẽ tay công nhân, dụng cụ lắp đặt, các đường ống tiếp xúc liên quan và các thiết bị.
• Công nhân nên rửa tay sạch sẽ trước khi vận hành ống gió vải
• Cuối cùng, để đảm bảo sự trong sạch cho môi trường hoạt động của ống gió vải, trước khi treo ống gió cần khởi động máy lạnh hoặc thiết bị thông gió để thổi sạch bụi bẩn còn sót lại trong dàn tránh lọt vào trong ống dẫn khí.

2. Kiểm soát quy trình lắp đặt ống dẫn vải

(1) Đầu tiên, sử dụng búa điện để cố định các móc mở rộng trên điểm chuẩn đã hoàn thành (sử dụng định vị laze). Các móc mở rộng cần được cố định chắc chắn, mỗi móc cách nhau 1,5 mét.

(3) Treo cụm dây treo đã chuẩn bị sẵn lên móc và cố định chắc chắn. Chiều dài phải được xác nhận theo chiều cao nâng của ống dẫn.

(4) Khi tạo các vòng dây thép 1,5mm, ống bọc nhôm phải được cố định ít nhất ở ba điểm. Dụng cụ cố định phải là kìm cắt dây hoặc vise. Độ lõm của ống bọc nhôm phải bằng 0,5 lần độ dày của ống bọc nhôm là đủ tiêu chuẩn. Bộ điều chỉnh hệ thống treo được lắp đặt đồng bộ với dây thép treo.

(5) Lắp đặt cụm dây treo ngang và chú ý đến lực siết trong quá trình lắp đặt để tránh việc ống dẫn khí bị rung sau khi lắp đặt. Nếu lắp thanh trượt thì chiều dài của thanh trượt đơn là 3 mét; khi sử dụng thanh trượt đường kính 28 (được sử dụng khi chu vi của ống dẫn lớn hơn 2 mét), cốt thép tiết diện của ống dẫn phải được xem xét trong phạm vi 5 mét tính từ thanh trượt và vị trí của đầu nối thẳng nên được gia cố bằng bu lông tự khai thác lần thứ hai.

Khi thanh trượt được sử dụng để cẩu, ống dẫn khí được nối với thanh trượt thông qua một cái móc, và thanh trượt được cố định trên mái bằng một sợi dây thép treo. Chu vi của ống dẫn nhỏ hơn 2m, người ta dùng thanh trượt 19mm. Khi thanh trượt 19mm được sử dụng để lắp đặt, điểm treo có thể sử dụng đinh thuốc súng, khi thanh trượt 28mm được sử dụng để lắp đặt, về nguyên tắc cần phải có móc mở rộng.

(6) Tìm kích thước và số lượng của phần ống gió tương ứng thông qua dấu rửa ống gió (bao gồm đường kính ống và số đoạn ống), và kết hợp các bản vẽ sản xuất ống gió để tìm kích thước và số phần ống của phần ống gió tương ứng, và sau đó sử dụng dây kéo YKK để kết nối. Đối với các đoạn ống tee, tăng giảm cần được đóng và cố định.

(7) Nếu bạn cần lắp vòng đỡ bên trong trước khi treo ống dẫn khí, bạn phải lắp trước. Trong quá trình treo cần chú ý bảo vệ ống dẫn khí để tránh làm bẩn ống dẫn khí. Khi lắp đặt, hãy cài đặt bản vẽ cho nhóm kiểm soát chặt chẽ, và đảm bảo tìm thấy các thông số kỹ thuật và chiều dài tương ứng của ống dẫn theo bản vẽ và lắp đặt chúng vào các vị trí tương ứng.

Giá treo ống dẫn khí nên được treo từ đầu vào của quạt sang phía bên kia. Móc treo sử dụng các móc đặc biệt (một phần của móc được nối với ống dẫn khí và phần còn lại được treo trên thanh trượt hoặc dây thép) và khoảng cách giữa các móc là 500mm.

3. Chấp nhận kiểm tra gỡ lỗi ống gió vải

Sau khi quá trình cài đặt chính xác hoàn thành, công việc gỡ lỗi của kỹ thuật viên cũng cần thiết để cuối cùng đảm bảo hệ thống hoạt động an toàn và ổn định. Công việc kỹ thuật cao cấp cụ thể có các khía cạnh sau:

(1) Trước khi gỡ lỗi hệ thống, bạn cần phải làm sạch đường ống hệ thống để đảm bảo hệ thống sạch sẽ, sau đó kéo dây kéo giữa đầu vào và đường ống lên.

(2) Trong quá trình lắp đặt và gỡ lỗi, nếu quạt thiết bị có thể điều chỉnh ở tốc độ thay đổi thì nên tăng dần áp suất làm việc để tránh áp suất cao tức thời gây hư hỏng phần cuối của thiết bị hệ thống ống gió vải.

(3) Sau khi quạt được bật bình thường, hãy quan sát trạng thái thổi khí của hệ thống ống dẫn, xem nó đã được thẳng ngay ngắn dọc theo toàn bộ hệ thống treo chưa và có vết nhăn ở giữa hay không. Nếu xảy ra hiện tượng này cần được kiểm tra và xử lý kịp thời.
